Бронированный оптический кабель – особенности конструкции и применения

Основным элементом оптического кабеля являются стеклонити, которые отличаются хрупкостью. Для их защиты от внешнего воздействия используют различные материалы: металл (сталь, анодированный алюминий) в виде проволоки или ленты, полимерные диэлектрики (полиэтилен, лавсан), арамидные нити и т.п. Пустоты внутри кабеля могут заполняться гидрофобизированным гелем. При этом цельные оболочки и армирование в виде повива чередуются друг с другом, придавая оптоволокну высокие рабочие параметры.

Бронированный оптический кабель имеет массу эксплуатационных преимуществ:

• Высокая устойчивость к нагрузкам на разрыв;
• Стойкость к механическому давлению;
• Нивелируется риск повреждения грызунами;
• Допускается использование в определенных типах агрессивной среды.

Виды брони оптического кабеля

Тип брони оптического кабеля и область его использования определяется материалом, на который приходится основное внешнее воздействие.

Металлическая

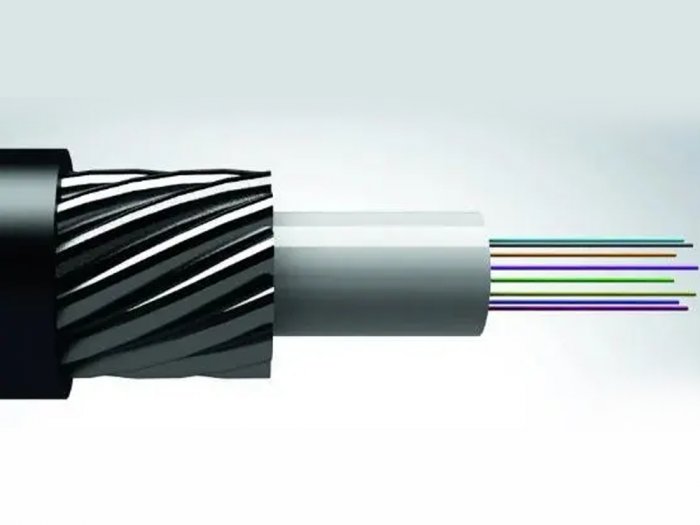

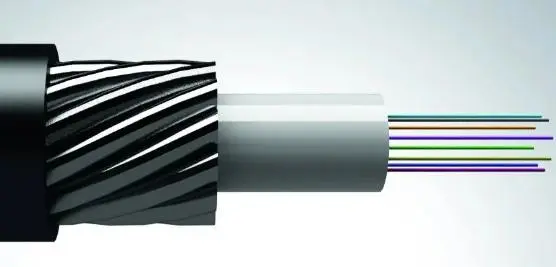

Наиболее часто используется стальная оцинкованная проволока, которая навивается вокруг сердечника кабеля. Это обеспечивает высокую устойчивость к механическим воздействиям в сочетании с необходимой для прокладки гибкостью. Навив может выполняться в один или два слоя в зависимости от требуемой степени защиты. Как правило, прокладка такого бронированного оптоволокна выполняется непосредственно в грунт.

Металлическая гладкая или гофрированная лента толщиной 0,15-0,25 мм используется при менее агрессивных условиях внешней среды. Оптоволоконный кабель, бронированный таким образом, прокладывается в трубах, кабельной канализации, инженерных нишах и тоннелях. При этом стальная гофрированная лента является более гибкой.

Диэлектрическая

При бронировании диэлектрическими материалами используются стеклопластиковые прутки или арамидные нити. Такое техническое решение является более дорогостоящим при обеспечении сопоставимого с металлическим бронированием уровня защиты. Применение оптоволокна с диэлектрическим бронированием целесообразно при прокладке оптоволокна в непосредственной близости от высоковольтных силовых кабелей (ЛЭП), электроустановок большой мощности и в случаях воздействия электромагнитных полей.

В зависимости от области применения металлическое и диэлектрическое бронирование может комбинироваться с другими защитными материалами:

• Для прокладки в грунте с повышенной влажностью: каждый из слоев двухповивочной проволочной брони обработан водоотталкивающим компаундом, а оптоволокно располагается в герметичной трубке из металла;
• Подвесной самонесущий оптический кабель для прокладки на высоковольтных ЛЭП. Имеет центральный силовой элемент из арамидных нитей (пролеты до 1 км) или стеклопластиковые стержни (пролеты до 100 м). Одноповивочный стеклопластик используется в качестве внешней защиты.

Компания «Москабель-Фуджикура» - это ведущее отечественное предприятие по выпуску оптических кабелей различного типа. Производство осуществляется на оборудовании японской корпорации Fujikura Ltd, которое характеризуется высокой степенью автоматизации технического процесса. Поэтому бронированный кабель оптоволоконный, произведенный на таком оборудовании, с минимальным вмешательством человеческого фактора, характеризуется отличным качеством и полным соответствием заявленным эксплуатационным параметрам. По вопросам сотрудничества обращайтесь по телефону в шапке сайта или пишите в онлайн-чат.
