Число волокон в оптическом кабеле

Количество волокон в оптическом кабеле зависит от проектных значений конкретной ВОЛС. Строгой номенклатуры и стандартов по данным критериям нет. При построении сети, выборе оптического кабеля учитывается комплекс параметров: характеристики активного и пассивного оборудования, количество подключаемых абонентов, объемы передаваемых данных, пропускная способность.

Число линий передачи света в оптических кабелях (ОК) кратно 6 и 12, их количество определяют эксплуатационные и технические характеристики ВОЛС:

Количество световодов зависит от числа узлов активного оборудования и схемы построения (топологии) абонентской сети (прием и передача информации могут выполняться как по одному маршруту, так и по двум разным). Для вещания выбирается один световод, рассчитанный на передачу данных в одном направлении;
Надо учитывать целевое назначение (видеонаблюдение, Интернет, телерадиовещание, связь), протоколы работы активного оборудования, протяженность линии;
Экономически целесообразно использовать для магистральных линий одномодовый кабель оптоволоконный, обеспечивающий низкое затухание сигнала. Для абонентской и распределительной сети выгодней применять комбинированные многомодовые проводники, а для подключения абонентов кабеля витая пара;
Важно предусмотреть резервный запас свободных световодов, необходимый для модернизации, расширения, подключения новых пользователей. В среднем для магистральных линий берется запас в 50 процентов, для распределительной – 20 процентов;
Предусмотреть дальнейшее развитие, реконструкцию трассы во всех деталях сложно, поэтому специалисты рекомендуют предусматривать запас в два раза. Доказано на практике, что в процессе эксплуатации такой подход экономически полностью оправдывается.

При разработке проекта, выборе топологии построения трассы, отдельных участков линии, важно учитывать планируемое расширение, необходимые эксплуатационные характеристики, протоколы работы активного оборудования, пропускную способность, скорость передачи данных.

Проектные параметры рассчитываются на основании соответствующих формул, таблиц затухания силы сигнала, параметров отражения, поглощения шума, коэффициента дисперсии, других физических приемо-передающих характеристик ОК.

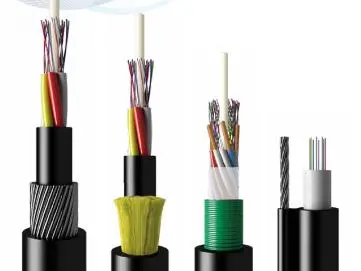

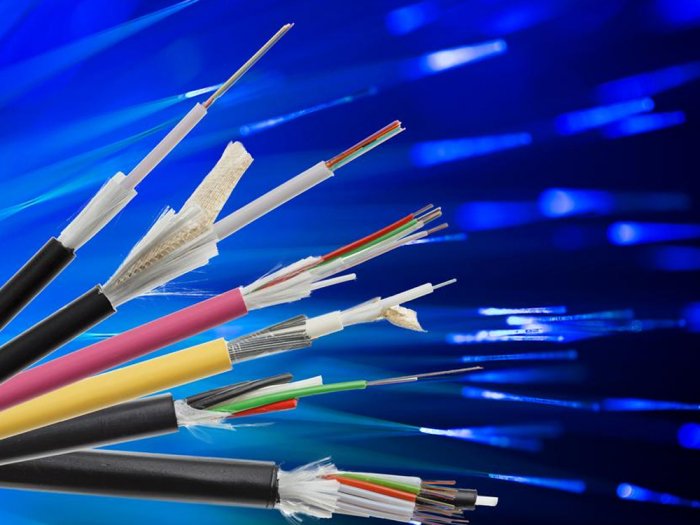

Типы кабелей по количеству волокон

Стандартные ОК в номенклатуре предназначены для устройства сети различной степени сложности, функционала:

двухволоконный – распределительный проводник для внутреннего монтажа, подключения, объединения групп абонентов;
4 волокна – для локальной компьютерной сети серверных, подключения распределительных шкафов, стоек;
8 волокон – проводник для построения внутренней инфраструктуры дата центров;
12 волокон – кабель для монтажа локальной компьютерной сети, объединяющей группы пользователей, находящихся в одном или разных зданиях, подключения локальной сети к серверной, дата центру;
16 волокон – соединительный оптический кабель для стоек серверов, может использоваться для наружной прокладки, если предусмотрена соответствующая защитная изоляция;
24 волокна – для линий короткой и средней протяженности, построения внутренней локальной топологии, кабельной подсистемы;
32 волокна – для магистральных ВОЛС вертикальных и горизонтальных внутри зданий, сооружений;
48 волокон – проводник для магистральных линий связи, прокладываемой в помещениях, канализации, коллекторах;
64 волокна – в зависимости от конструкции несущего элемента, параметров брони, защитной оболочки, может использоваться для прокладки магистральной трассы методом подвеса по опорам, в коллекторах, канализации;
72 волокна – адаптирован к единой сети электросвязи РФ, может применяться для подключения, расширения наружных магистралей связи, прокладываемых по опорам, методом подвеса;
96 волокон – для внешних магистральных линий, прокладываемых в грунте, под водой, в тоннелях, по мостам, эстакадам или внутри зданий;
144 волокна - ОК для внутреннего и наружного монтажа магистральных трасс средней протяженности, распределительных узлов ЦОД, компьютерных сетей, трасс FTTx, подключаемых по абонентской технологии.

Как видим для простой линии связи достаточно кабеля с двумя световодами, но чем больше количество световых трасс передачи, тем больше пропускная способность линии. Поэтому, выбирая число волокон оптического кабеля, нужно ориентироваться на проектные и эксплуатационные, технические, монтажные параметры конкретной линии связи.

В ассортименте завода производителя «Москабель-Фуджикура» профессиональный выбор оптических кабелей с различным числом волокон, вариантом изоляции, брони, рассчитанных на любые параметры прокладки, построения трасс ВОЛС.
