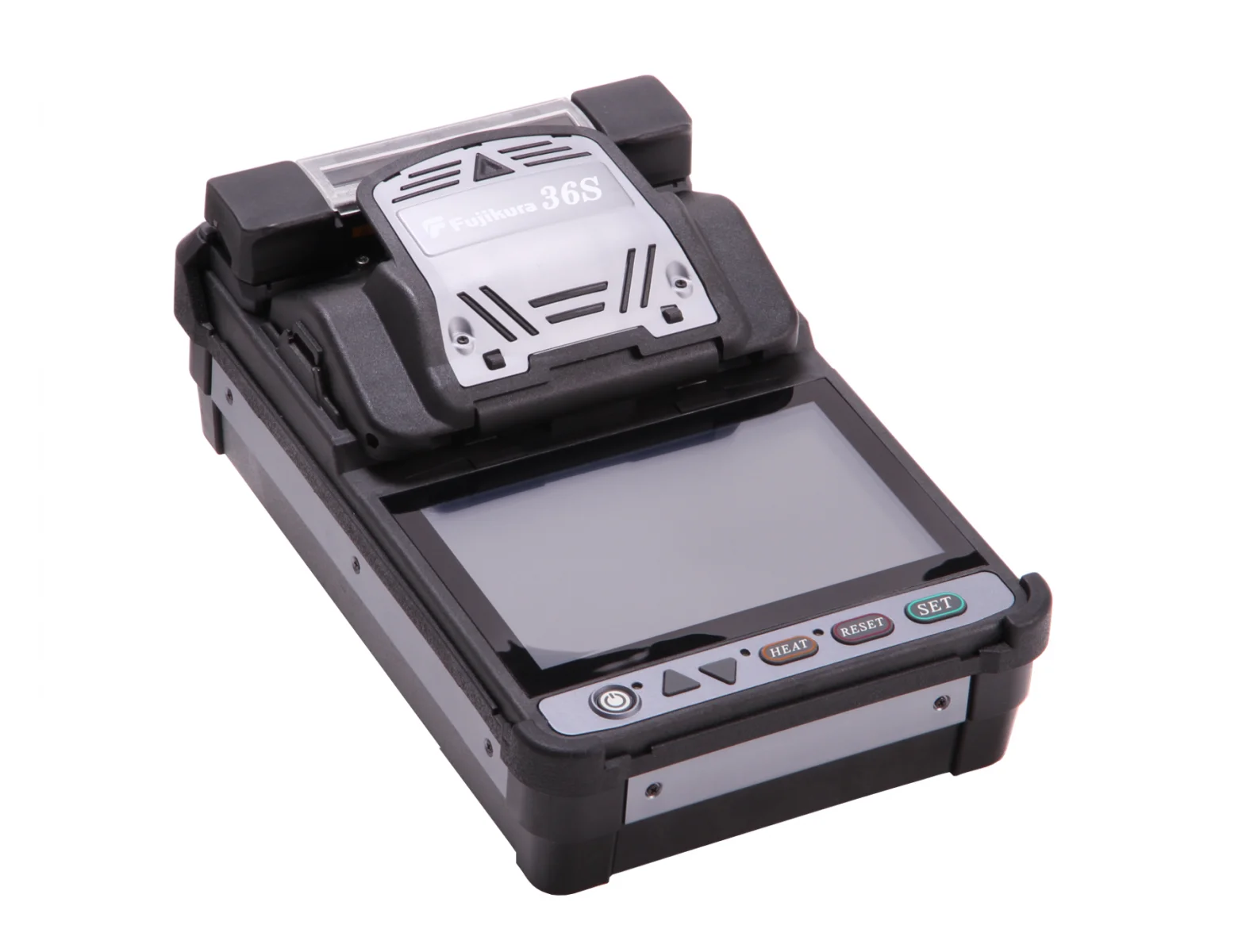

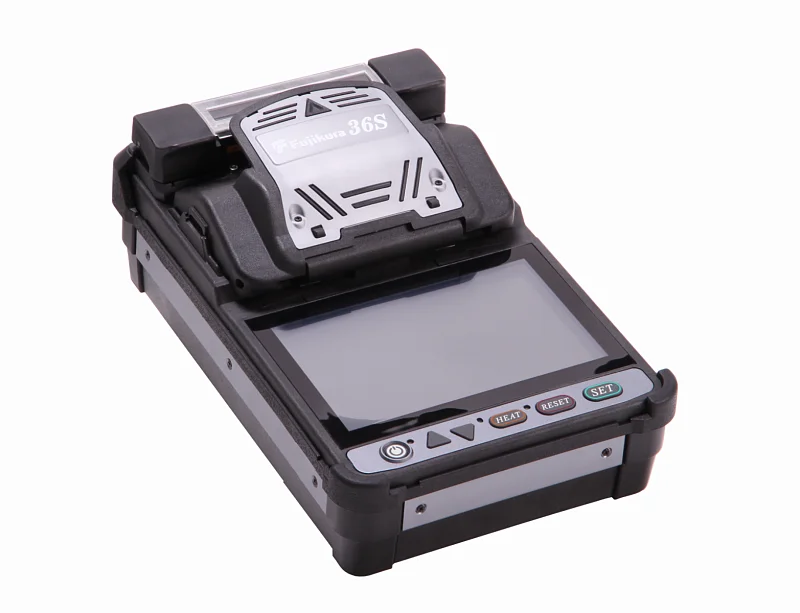

Сварочный аппарат Fujikura 36S вышел вместо предыдущей модели Fujikura 22S.
Сварочный аппарат Fujikura 36S вышел вместо предыдущей модели Fujikura 22S. Как и предыдущая модель, аппарат Fujikura 36S использует систему активного сведения волокон по трем осям, что обеспечивает низкие потери даже при работе в полевых условиях. Но теперь оценка потерь на сварном соединении производится по сердцевине волокна, как в старших моделях - Fujikura 80S+ и Fujikura 62S+. Новый аппарат идеально подходит для городских FTTx и PON-сетей.
В аппарате Fujikura 36S применен большой цветной сенсорный экран с новым, более удобным графическим интерфейсом. Благодаря беспроводному соединению, пользователь может просматривать статистику по скалывателю Fujikura CT50 (CT-50) и настраивать его работу. Применение скалывателя Fujikura CT50 со сварочным аппаратом Fujikura 36S позволяет максимально использовать все возможности нового аппарата.
Теперь сварочный аппарат имеет официальную гарантию Fujikura 3 года.
- Fujikura 36S - сварочный аппарат с юстировкой по трем осям и оценке по сердцевине волокна.
- Большой цветной сенсорный экран.
- Беспроводное соединение для управления настройками скалывателя Fujikura CT50 (CT-50).
- Защита от падения, дождя и пыли для работы в сложных условиях.
- Официальная гарантия - 3 года.
|
Модель |
Сварочный аппарат Fujikura 36S |
|
Применяемые волокна |
SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655 |
| Диаметр волокна | 125 мкм |
|
Диаметр покрытия |
до 3 мм |
| Длина скола | От 5 до 16 мм |
| Средние потери на сварке | 0.03 дБ (SM), 0.01 дБ (MM), 0.05 дБ (DS), 0.05 дБ (NZDS), измерено в соответствии с ITU-T и IEC стандартами |
| Время сварки | 6 секунд |
| Режимы сварки | 100 режимов |
| Хранение результатов сварки | последние 10 000 сварок |
| Увеличение | 132х, 200х после сварки |
| Способ просмотра | Две камеры на цветном сенсорном ЖК-экране 5 дюймов |
| Условия работы | 0…5000 м над уровнем моря, 0…95% влажности, от -10 до +50˚C |
| Защита от ветра | Максимальная скорость ветра 15 м/с |
| Механический тест на растяжение | от 1.96 до 2.25 Н |
| Режимы печки | 30 режимов |
| Время нагрева | 19 секунд для термоусаживаемых гильз Fujikura Slim 60 мм |
| Длина защитных гильз | 60 мм, 40 мм, микрогильзы Fujikura |
| Число циклов сварка/нагрев от батареи | 200 циклов с батареей BTR-11 |
| Ресурс электродов | 5 000 сварок |
| Беспроводное соединение | Bluetooth® 4.1 LE |
| Размеры | 131х201х79 мм |
| Вес | 1,3 кг включая батарею |
| Другие особенности |
Обновление прошивки через компьютер Управление данными на компьютере |
| Защитные особенности |
Защитные особенности Защита от пыли: 0,1…500 мкм Защита от дождя: 10 мм/ч |
| Интерфейсы |
USB 2.0 (Mini-B), USB 2.0 |
Оптический сварочный аппарат Fujikura 86S+ 1 шт.
BTR-15 Аккумуляторная батарея 1 шт.
ADC-20 Блок питания от сети 110/220В 1 шт.
ACC-15 Шнур питания 1 шт.
USB-01 Кабель USB 1 шт.
ST-02 Ремень для аппарата 1 шт.
ELCT2-16B Электроды (+ 1 пара установлена в аппарате) 1 пара
SP-03 Держатели под холдеры 1 пара
CC-39 Жесткий кейс с рабочим столом 1 шт.
WT-09L Рабочий столик (левый) 1 шт.
WT-09R Рабочий столик (правый) 1 шт.
JP-09 Подставка под КДЗС 1 шт.
TS-03 Винт для штатива 2 шт.
ST-03 Ремень для кейса 1 шт.
AP-02 Диспенсер 1 шт.
Краткое руководство пользователя 1 шт.
SS03 Стриппер одиночного волокна 1 шт.
CT-50 Прецизионный скалыватель (входит в комплект 86S+ kitA) 1 шт.
FDB-05 Контейнер для осколков волокна (входит в комплект 86S+ kitA) 1 шт.
AD-10-M24 Площадка для волокна (входит в комплект 86S+ kitA) 1 шт.
CC-37 Кейс для скалывателя (входит в комплект 86S+ kitA) 1 шт.
HEX-01 Ключ шестигранный для скалывателя (входит в комплект 86S+ kitA) 1 шт.
Аксессуары для сварочных аппаратов Fujikura 86S+
СT-50 – Прецизионный скалыватель с функцией Bluetooth и автоматическим сборщиком сколотого волокна
CT-08 – Прецизионный скалыватель с контейнером для сбора осколков волокна
RS-02 – Термостриппер RS02 (для волокна 125мкм)
RS-03 – Термостриппер RS03 (для волокна 125мкм) со встроенным аккумулятором
FH-70-250 – Держатель волокна (для оболочки 250мкм), пара
FH-70-900 – Держатель волокна (для оболочки 900мкм), пара
FH-FC-20 – Держатель волокна (для оболочки 2мм), 1 шт.
FH-FC-30 – Держатель волокна (для оболочки 3мм), пара
JP-10 – Лоток для КДЗС на сварочный аппарат
DCC-20– Шнур питания от автомобильного прикуривателя
DCC-21– Шнур питания от клемм аккумулятора
BTR-15 – Аккумуляторная батарея
ELCT2-16B – Электроды для Fujikura 86S/86S+, пара
Варианты комплектации Fujikura 86S+
Сварочный аппарат Fujikura 86S+ (86S+ +BTR-15+ELCT2-16B)
Сварочный аппарат Fujikura 86S+ KIT A (86S+ +CT-50+BTR-15+ELCT2-16B)
Сварочный аппарат Fujikura 86S+ KIT C (86S+ +CT-08+BTR-15+ELCT2-16B)
