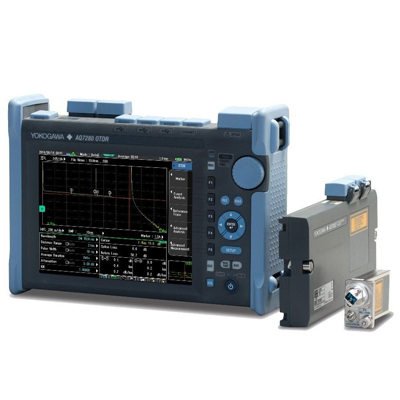

Волоконно-оптический рефректометр Yokogawa (Ёкогава) AQ7280
Усовершенствованный универсальный оптический рефлектометр Yokogawa AQ7280 с сенсорным модулем управления предназначен для обслуживания сетей связи в полевом формате на городских сетях. Используется в целях тестирования кабелей ВОЛС и обслуживания оптических систем, как магистральных, так и абонентских.
Модель Yokogawa AQ7280 функционирует в трех режимах:
-
PON – тестирование пассивных ВОЛС;
-
ручной – с выбором программы измерений и параметров рефлектограммы;
-
автоматический – модуль управления сам определяет все настройки, вручную выбирается только длина волны.
Дисплей оснащен сенсорным управлением, заряда хватает на 15 часов при автоматическом режиме, или на 10 часов при включенном когерентном излучении.
Функционал прибора настроен на одновременное тестирование сразу нескольких магистралей сети связи, как одноконтурных, так и двухконтурных.
Интеллектуальный модуль выстраивает схему расположения проблемных отрезков, мест повреждения и макроизгибов с возможностью создания отчетности формата PDF.
Организациям по обслуживанию оптических сетей предлагается купить Yokogawa AQ7280 в компании «Москабель-Фуджикура». Для уточнения условий оптовых закупок, цен и гарантий обращайтесь онлайн или по телефону на сайте.
| Дисплей | 8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа) | |
| Интерфейсы | Блок х1, Модуль (SM, 1310/1550 нм, 38/36 дБ, FC-адаптер) х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T, Опция), SD card х1 | |
| Удаленное управление | USB TYPE B (mini), Ethernet (опция) | |
| Сохранение данных | Устройства | Внутренняя память ( >1000 файлов), USB-flash память, SD card память |
| Форматы | Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET | |
| Габаритные размеры | 287 мм (ш) × 210 мм (в) × 80 мм (г) | |
| Вес | 2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS | |
| Функции рефлектометра | Разрешение | По горизонтали: 1 см, По вертикали: 0,001 дБ |
| Групповой индекс | От 1.30000 до 1.79999 (с шагом 0.00001) | |
| Размерность длины | км, миля, килофут | |
| Измерения | Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками | |
| Анализ | Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов | |
| Другое | Органайзер для многоволоконных кабелей, Поиск обрыва, Подзсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP) | |
Общие характеристики |
||
| Эксплуатация (измерения) | Температура /Влажность/высота | –10°C ... 50°C /0% ... 90% (без конденсации) / Не более 4000 метров |
| Хранение | Температура /Влажность | –20°C ... +60°C / 0% ... 90% (без конденсации) |
| Электропитание (АС адаптер) | 100 ... 240 VAC, 50/60 Hz | |
| Батарея | Тип | Li-ion |
| Время работы | 15 часов (Telcordia GR-196-CORE Issue2 2010), 10 часов (непрерывные измерения) | |
| Время зарядки | До 6 часов | |
|
Оптический рефлектометр |
Yokogawa AQ7280 |
|
Мягкий кейс для переноски |
Есть |
|
Универсальный оптический адаптер FC (сменный) |
UFC |
|
Ремень для переноски рефлектометра |
SB |
|
Боковой ремешок-ручка |
HB |
|
Сетевой адаптер с сетевым шнуром |
739871 |
|
USB flash-карта памяти |
От 4 ГБ |
|
Руководство пользователя на русском и английском языках |
Есть |
|
ПО для обработки рефлектограмм и подготовки отчетов |
AQ7932 |
