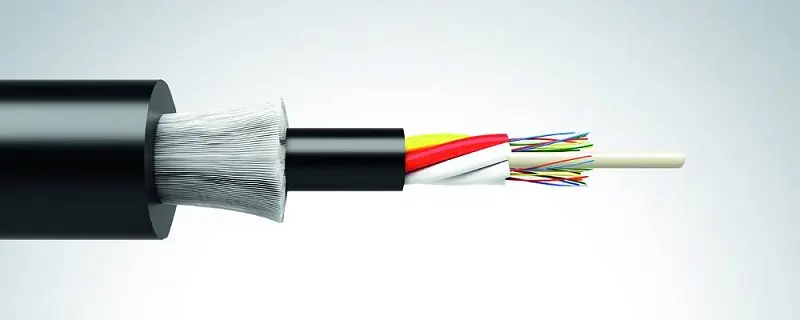

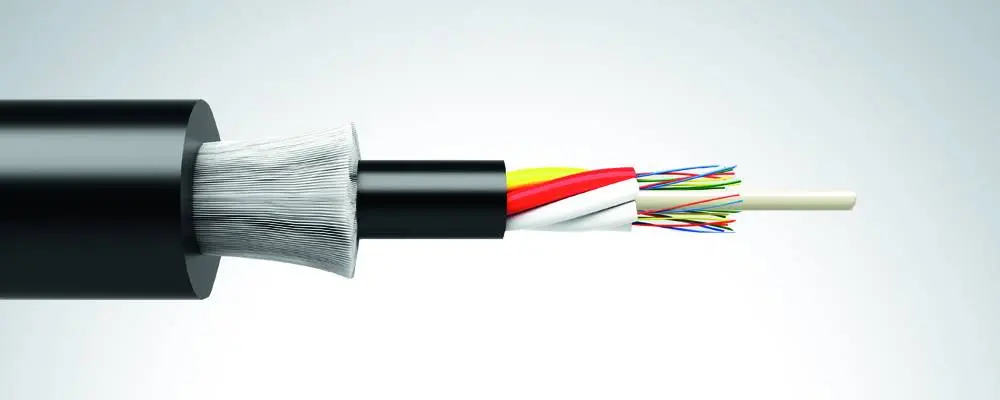

Оптический кабель подвесной самонесущий диэлектрический, модульной конструкции. Для воздушной прокладки.
- Центральный силовой элемент – стеклопластиковый пруток.
- Оптическое волокно.
- Оптический модуль.
- Водоблокирующий элемент.
- Промежуточная оболочка из полиэтилена (на кабеле с ДРУ до 10 кН может отсутствовать).
- Силовой элемент - стеклонити.
- Внешняя оболочка из полиэтилена.
Оптический кабель ОКСМс используется при устройстве линий электропередач и создании железнодорожной контактной сети. Конструкция модели состоит из центрального силового элемента, выполненного из стеклопластика. Вокруг располагаются оптические модули, внутри каждого из которых находится по несколько оптоволокон. Вся конструкция окружена промежуточной оболочкой из специального полиэтилена. Пространство внутри оболочки и оптомодулей заполнено водоблокирующим составом. Промежуточную оболочку окружает слой из силового элемента – стекловолокнистых нитей. Внешнее покрытие выполнено из полиэтилена, препятствующего распространению огня во время пожара.
Представленную модель можно купить в компании «Москабель-Фуджикура». Это завод-производитель, работающий преимущественно с оптовыми клиентами. Продукция изготавливается под заказ с соблюдением предъявленных клиентом технических требований. Цены зависят от количества используемых оптических волокон и типа кабеля. Звоните нам, и мы подготовим уникальное коммерческое предложение специально для вас.
| Количество ОВ в кабеле | Количество ОВ в модуле | Номинальный диаметр кабеля, мм | Расчетная масса кабеля, кг/км | Растягивающее усилие, кН | Минимальный радиус изгиба кабеля, мм |
| ОКСМс-01-1х4...12х24...-(6,0) без промежуточной оболочки | |||||
|---|---|---|---|---|---|
| до 24 | до 4 | 10,7 | до 94 | 6,0 | 214 |
| до 48 | до 8 | 11,7 | до 111 | 234 | |
| до 64 | до 8 | 13,3 | до 139 | 266 | |
| до 72 | до 12 | 12,3 | до 122 | 246 | |
| до 96 | до 12 | 13,9 | до 152 | 278 | |
| до 144 | до 12 | 17,2 | до 227 | 344 | |
| ОКСМс-01-1х4...12х24...-(8,0) без промежуточной оболочки | |||||
| до 24 | до 4 | 11,0 | до 102 | 8,0 | 220 |
| до 48 | до 8 | 12,0 | до 119 | 240 | |
| до 64 | до 8 | 13,5 | до 146 | 270 | |
| до 72 | до 12 | 12,5 | до 129 | 250 | |
| до 96 | до 12 | 14,1 | до 159 | 282 | |
| до 144 | до 12 | 17,3 | до 233 | 346 | |
| ОКСМс-01-1х4...12х24...-(10,0) без промежуточной оболочки | |||||
| до 24 | до 4 | 11,2 | до 108 | 10,0 | 224 |
| до 48 | до 8 | 12,1 | до 124 | 242 | |
| до 64 | до 8 | 13,6 | до 152 | 272 | |
| до 72 | до 12 | 12,7 | до 135 | 254 | |
| до 96 | до 12 | 14,3 | до 165 | 286 | |
| до 144 | до 12 | 17,4 | до 239 | 348 | |
По требованию заказчика возможно изготовление кабеля с другими техническими параметрами.
Возможные аналоги кабеля ОКСМс
- ДОТс, ДПТс*- ИКАЛс, ИКАс*
- ДС*
- ОКДР, ОКДПР*
- ОКЛЖ со стеклонит.*
- ОККМС, ОККС*
- ОКМС*
*данные марки кабеля не производятся АО "МКФ". Информация по их техническим характеристикам размещена на сайте производителя.
Раздавливающее усилие от 300 Н/см
Допустимое растягивающее усилие до 15 кН
Эксплуатация от -60 до 70°С Монтаж: до -30°С
Для любых климатических зон
Пожаробезопасное исполнение
Полностью диэлектрический
